지하안전 분야

공동조사란?

소관 지하시설물의 안전관리 철저로

지반침하 사고 예방

공동조사는 대상 범위에 대하여 지표투과레이더(GPR) 탐사를 통해 육안조사로 쉽게 발견할 수 없는 지반침하 예상구간 및 공동의 위치, 크기 등의 데이터를 확보하여 지반 내 발생한 공동의 유무를 확인하는 물리탐사 방법으로, 지하안전점검의 경우 소관 지하시설물의 주변지반을 대상으로 5년에 1회 이상 반드시 수행하여야 하며, 지하안전평가 등의 경우 굴착영향 범위에 대하여 수행하여야 합니다.

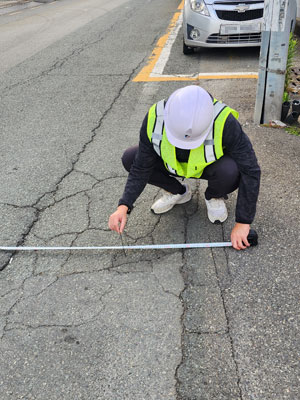

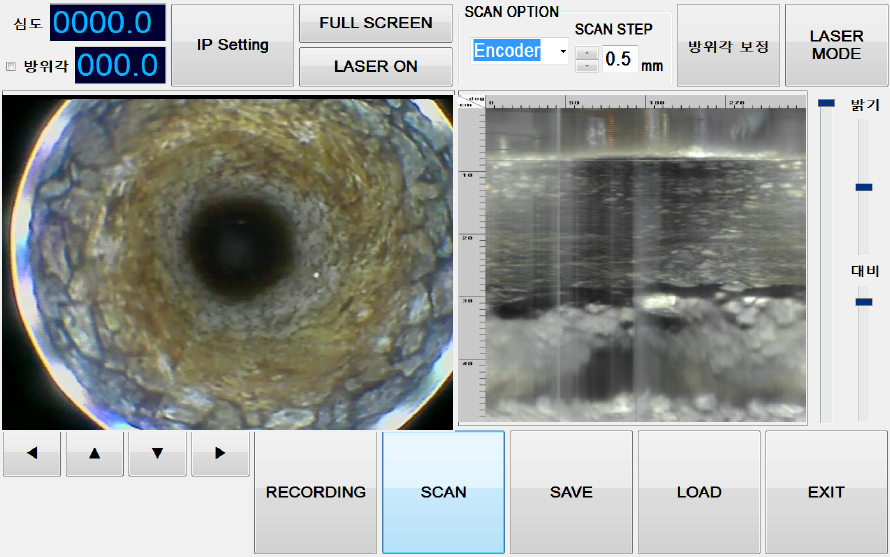

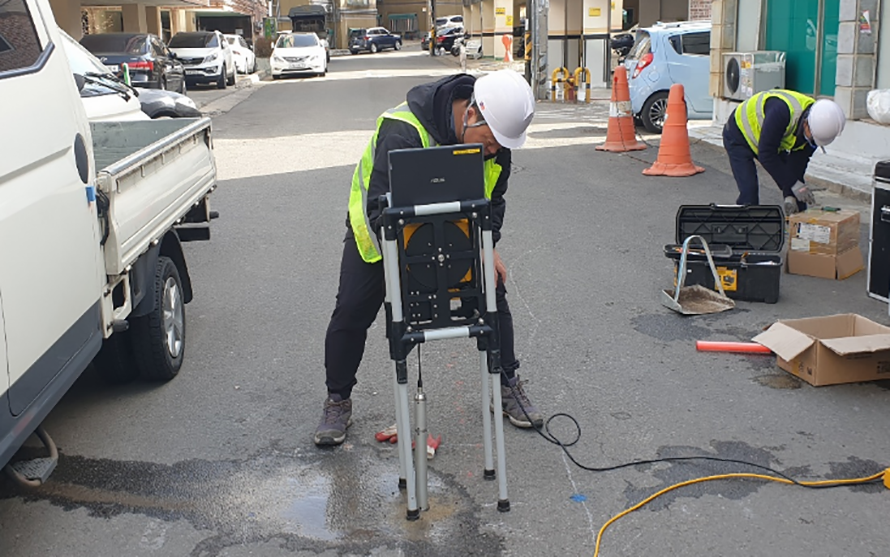

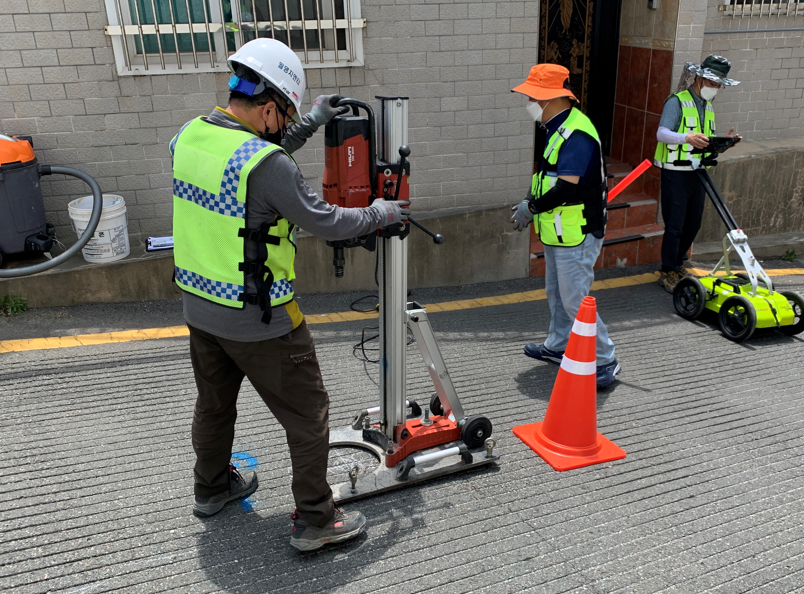

공동조사의 현장조사는 지반 내 공동으로 예상되는 파형을 취득 · 분석하는 GPR탐사와 분석한 데이터를 바탕으로 도로를 천공하여 공동의 유무를 확인하는 공동확인조사로 이루어지며, 지하시설물의 매설 현황, 기존 지하안전점검 결과, 지반침하 발생 현황 및 보수 · 보강 이력 등의 자료조사를 실시 · 분석하여 GPR 데이터 분석에 활용할 수 있습니다.

지하공간이엔지는

지하안전점검 표준매뉴얼 수립
GPR탐사 장비 보유 전문업체

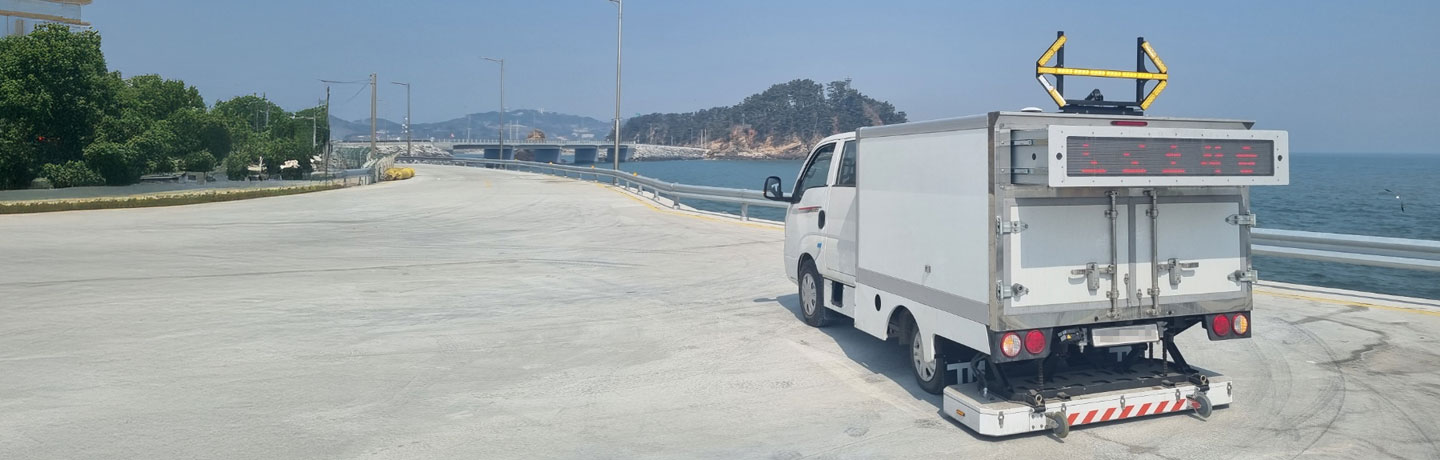

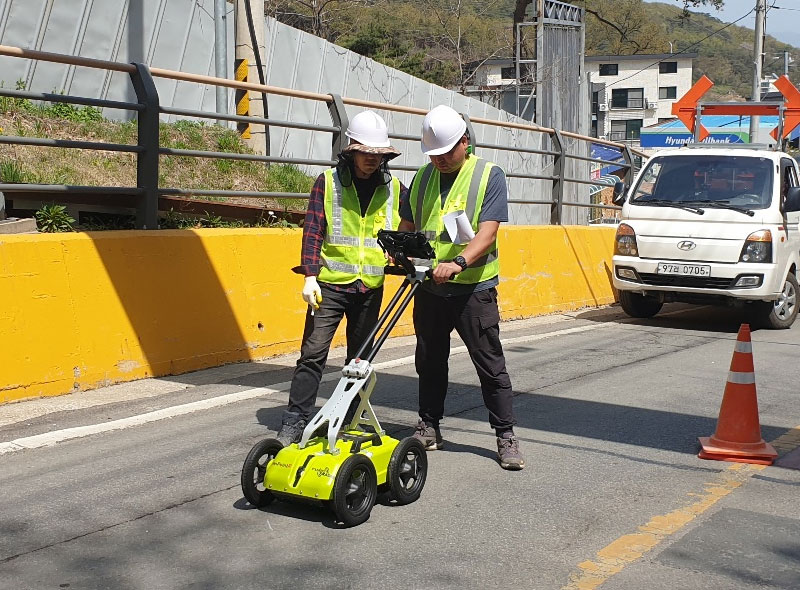

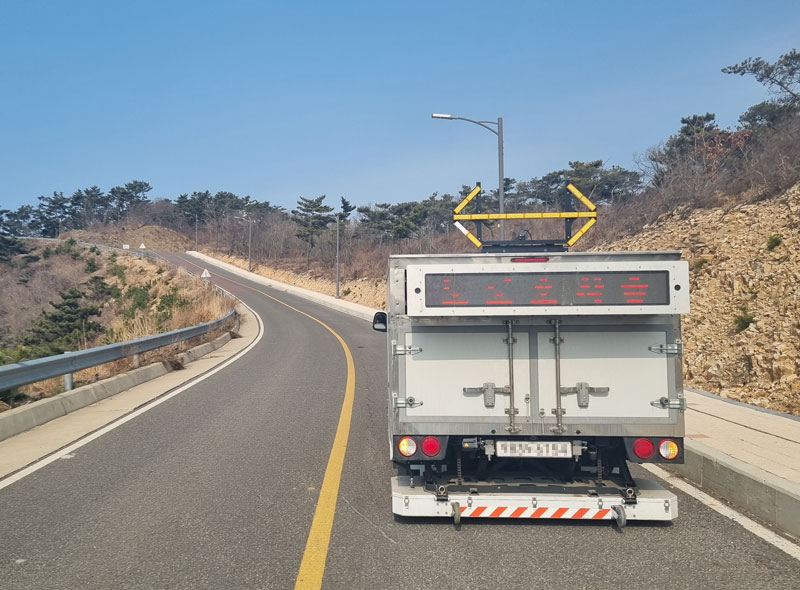

지하공간이엔지는 2021년 8월 배부된 지하안전점검 표준매뉴얼 수립과 2021년 11월 개정된 지하안전관리 업무지침 개정에 연구 용역을 수행하였고, 차량형 GPR탐사 장비 및 핸디형 GPR탐사 장비를 소유하고 있으며 데이터 분석이 가능한 전문가를 다수 보유하고 있는 GPR탐사 및 공동조사 전문 업체입니다.

공동조사 절차

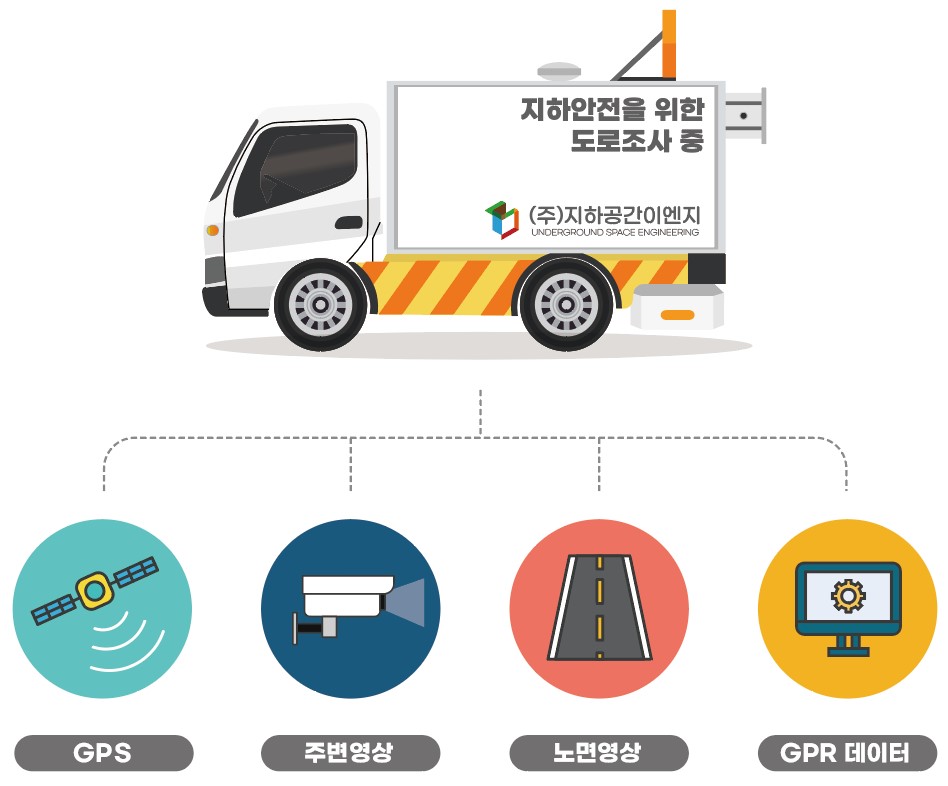

GPR탐사와

포지셔닝 시스템

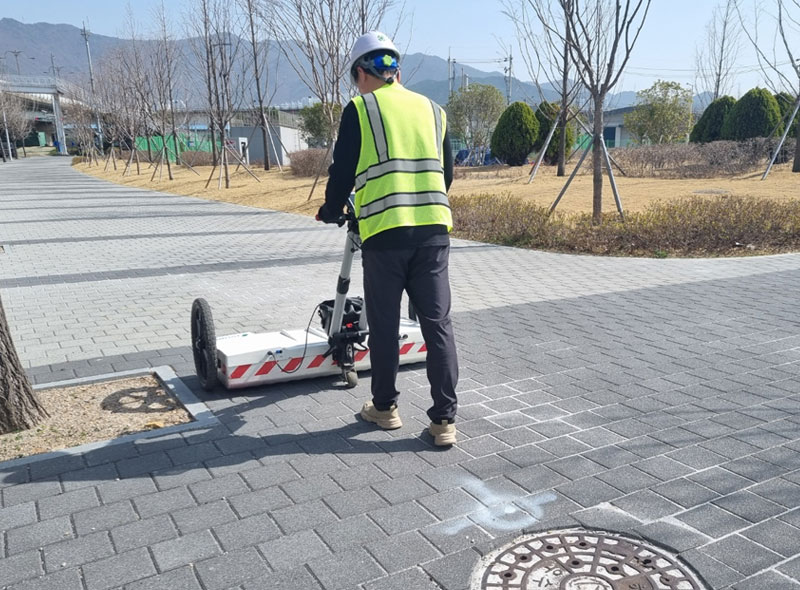

지표투과레이더(Ground Penetratin Radar; GPR)란, 고주파 전자파신호를 공중에 방사시킨 후 목표물의 탐지 및 위치를 파악하는 레이다 탐사법을 지하에 적용시킨 물리탐사방법으로, 지하 불균질대에 대한 고분해능의 영상을 통해 구조물 내부 및 지반에 대한 정보를 획득하여 지하시설물, 공동, 문화재탐사 등 여러 분야로 확산되어 활용되고 있습니다.

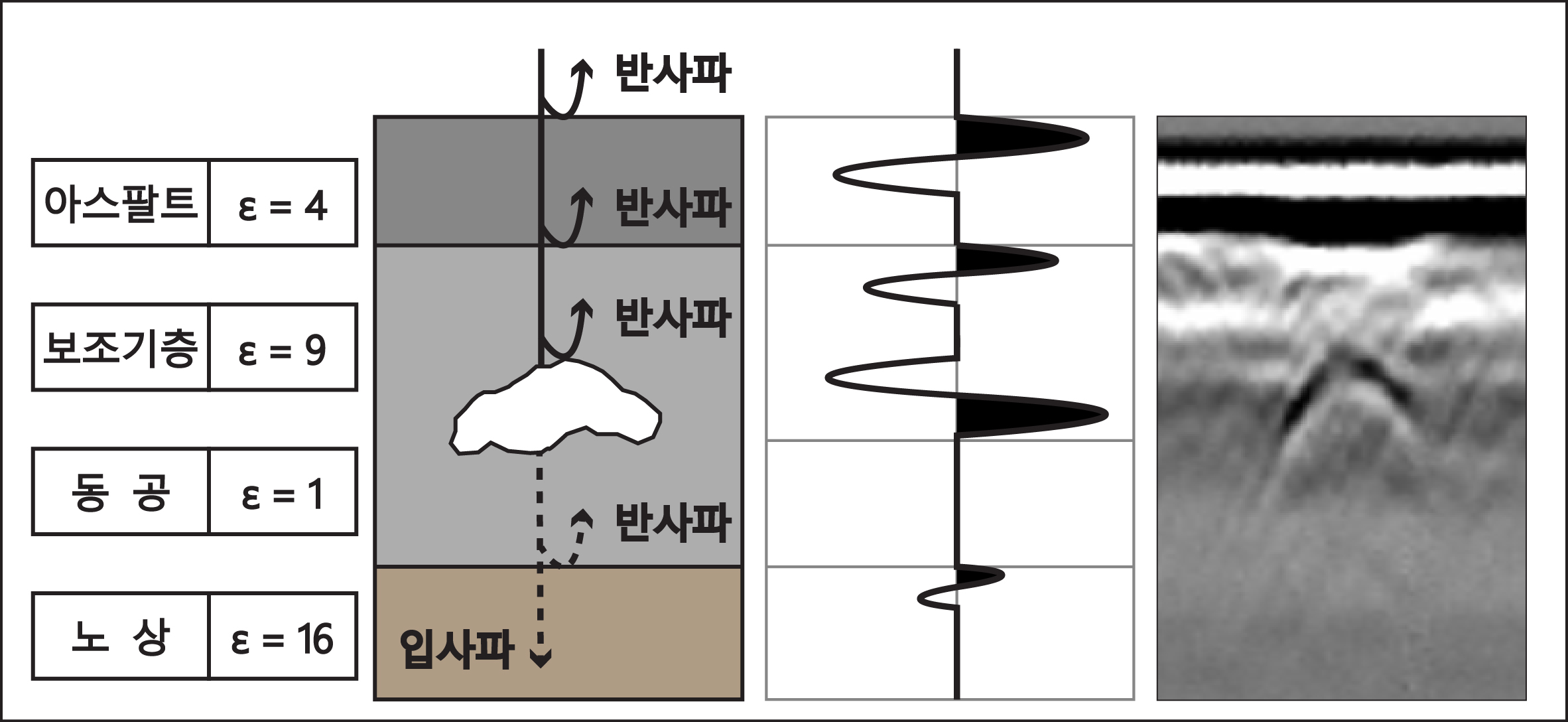

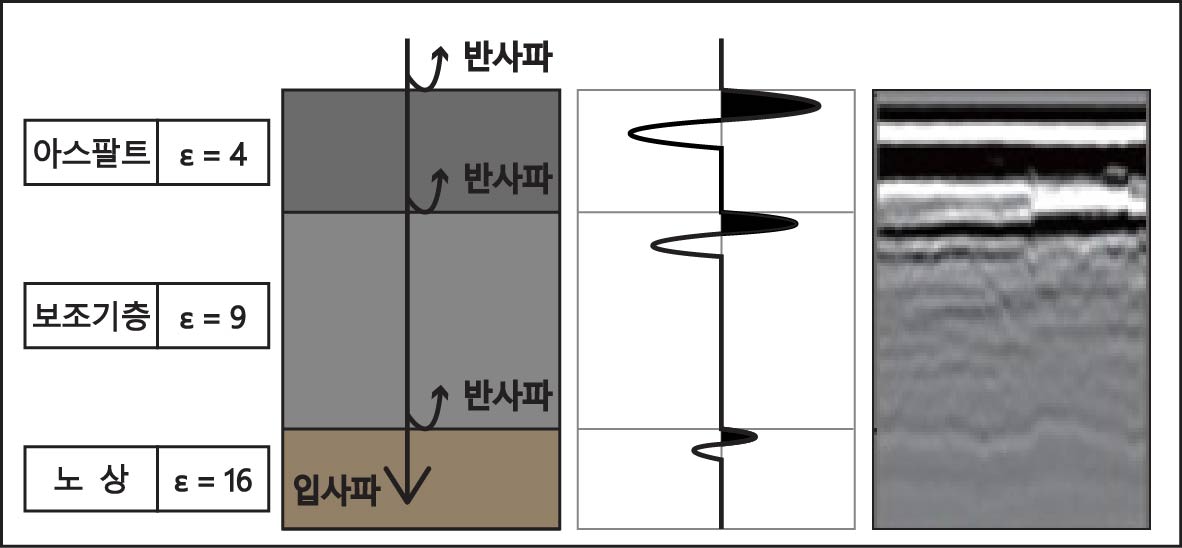

지표투과레이더(GPR) 탐사는 지중에 입사된 전자파가 유전율이 다른 물질(노반, 공동, 매설물 등)의 경계면에서 반사되는 특성을 가지고 있으며, 그 반사파를 분석하여 반사파의 극성, 반사파의 강도, 반사 형상을 비교·분석하여 공동을 파악하는 것을 말합니다.
